مع نسبة ألومينا تزيد عن 95%، وروكويل أكثر من 90HRA، فإن مقاومة التآكل تزيد بحوالي 266 مرة مقارنة بفولاذ المنغنيز و171.5 مرة أكثر مقارنة بالحديد عالي الكروم. وتبلغ كتلة الجزء الخزفي أيضًا ما يقرب من 1/3 إلى 1/2 الجزء الفولاذي؛ وبالتالي تقليل الضغط على المعدات، وتوفير تكلفة الصيانة.
توفر الألواح الخزفية حدودًا صلبة ومقاومة جيدة للحرارة ولا تسقط عند التشغيل طويل الأمد عند درجة حرارة عالية. لقد تمكنا من تحديث عملية التصنيع بإضافة Cr2O3 وTiO2 وZnO، والتي تشكل محلولًا صلبًا مع Al2O3 أثناء عملية التلبيد، مما يؤدي إلى تحسين التلبيد وتكرير الحبوب وتحسين صلابة الكسر.
مع قوة الشد أكثر من 12MPa، عمر الشيخوخة دقيقة. 8 سنوات. صلابة الشاطئ 55-60. توفر هذه الطبقة وسادة عالية الشد بين السيراميك ولوحة الدعم الفولاذية لتقليل حتى التأثير الأكثر سوءًا.
مع تركيبة جديدة، يوفر مقاومة ضعيفة للأحماض والقلويات.
سائل لزج باللون البني. قوة الشريط أكبر من N/2.5 سم، ويمكن أن تعمل عند 350 درجة مئوية دون تقادم.
بتركيبة جديدة، مقاومة للأحماض والقلويات الضعيفة.

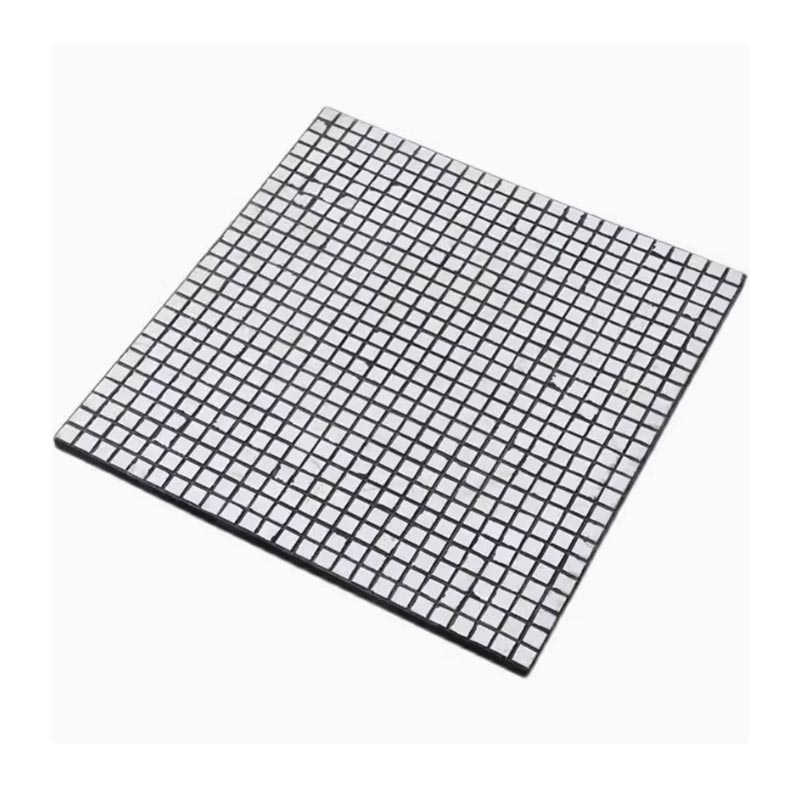

يتم تصنيعها في أقسام معيارية، ويمكن تركيب اللوحة المركبة المصنوعة من السيراميك المطاطي في الأماكن التي يكون فيها التأثير والتآكل شديدين في مجرى النقل الخاص بك ويتم استبدالها فقط في المناطق المستهدفة ذات التآكل العالي كما هو مطلوب. مثل قمع رأس الحزام، دلو الفحم، مطحنة الفحم ومخرج مطحنة الكرة، الصوامع، القادوس، والقمع وما إلى ذلك.
مع الفلكنة السيراميكية والمطاطية المتكاملة، مجتمعة بشكل قوي للغاية، يحتوي كل ناقل حركة على مسمار من خلال الجزء السفلي من لوحة السيراميك، وهو ملحوم بإحكام، ويتضمن كل قسم معياري فتحات تثبيت غاطسة للتثبيت بالمسامير وسهولة الوصول للتركيب والإزالة.
نحن متخصصون في تصنيع منتجات الحماية من التآكل، ووسائط الطحن، والبطانات المقاومة للتآكل من المطاط/السيراميك والسيراميك الهندسي الذي يلبي التطبيقات الحرجة والمتطلبة في الدروع، وبلاط السيراميك، والمواد غير الحديدية، والصلب، وتوليد الطاقة، والأسمنت، والكيماويات، رحلات الفضاء والصناعة العسكرية ومعالجة المعادن والخام.
خصائص السيراميك
| غرض | فِهرِس |
| محتوى الألومينا | ≥95% |
| كثافة | ≥3.62 جم/سم3 |
| روكويل | ≥90HRA |
| قوة ضاغطة | ≥850MPa |
| KIC صلابة الكسر | ≥4.8MPa.M1/2 |
| قوة الانحناء | ≥290MPa |
| الموصلية الحرارية | 20 واط/م.ك |
| معامل التمدد الحراري | 7.2×10-6m/×m.k |
خصائص المطاط
| غرض | فِهرِس |
| قوة الشد | ≥12MPa |
| امتداد الكسر | ≥300% |
| صلابة الشاطئ | 60-70 |
| كسر التشوه الدائم | ≥24% |
| التصاق المطاط والسيراميك | ≥3.0MPa |
| درجة حرارة | ≥100-300 درجة مئوية |
| حياة شيخوخة المطاط | ≥8 سنوات |
خصائص الموثق
| غرض | فِهرِس |
| مظهر | سائل لزج، لونه بني |
| اللزوجة | ≥2.0 باسكال/ثانية |
| قوة الشريط | ≥N/2.5 سم |
عنوان
رقم 219، طريق شيداي، منطقة التنمية الاقتصادية، مكتب منطقة بينجان الفرعية، منطقة تشانغتشينغ، مدينة جينان، مقاطعة شاندونغ، الصين
هاتف
بريد إلكتروني
